Dávkovací čerpadla IWAKI EWN-A

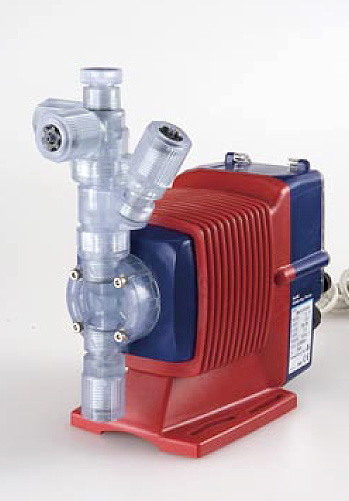

Elektromagnetická dávkovací čerpadla IWAKI série EWN-A
Tato čerpadla jsou optimální pro dávkování zplyňujících kapalin. Konstrukčně vycházejí z čerpadel série EWN-R a jsou vhodná pro obdobné použití.
Navíc mají čerpadla EWN-A zabudovaný automatický odvzdušňovací ventil a jsou tak vhodná k čerpání zplyňujících kapalin (např. dezinfekční prostředky). Materiálové provedení je možné v mnoha variantách např. PVC , PVDF, Nerez 316, atd.
Čerpadla jsou vybavena LCD displejem a konektory pro externí beznapěťové pulzní řízení. Pulzy je možné též násobit a dělit v poměru 1 : 9999 respektive 9999 : 1. Další možností řízení je řízení analogovým vstupním signálem (0)4-20 mA. Řídící elektronika čerpadla umožňuje další funkce včetně např. nastavení bezpečnostního hesla k zamezení neautorizované změny nastavení parametrů čerpadla (podrobnosti lze nalézt v uživatelské příručce čerpadla). Ve spojitosti s ostatním příslušenstvím (např. sací jednotka, vstřikovací ventil, atd.) lze velmi jednoduše postavit samostatnou dávkovací jednotku.
Parametry čerpadel série EWN-A
(Cenu zobrazíte výběrem produktu dle jeho čísla pořadí v roletovém menu, umístěném nad tlačítkem KOUPIT. Stiskem tlačítka KOUPIT se daný produkt načte do košíku.)
| pořadí | 01 | 02 | 03 | 04 |
| Typ | B11 | B16 | C16 | C21 |
| max. výkon l/hod. | 1,8 | 3,3 | 3,9 | 6,6 |
| max. výkon ml/min. | 38 | 65 | 80 | 130 |
| max. výkon ml/zdvih | 0,05-0,1 | 0,09-0,18 | 0,09-0,22 | 0,14-0,36 |
| jmenovitý výst. tlak MPa | 1,0 | 0,7 | 1,0 | 0,7 |
| max. výst. tlak MPa | (1,4) | (0,8) | (1,2) | (0,8) |
| velikost zdvihu | 0,1 – 100 % | |||
| frekvence zdvihů | 1-360 zdvihů/min. | |||
| délka zdvihu | 50 – 100 % (0,5 – 1,0 mm) | 40 – 100 % (0,5 – 1,25 mm) | ||
| odběr za zdroje | 0,8 A | 1,2 A | ||
| průměrný příkon | 20 W | 24 W | ||
| Poznámka 1: jednotlivá výše uvedená průtoková množství platí pro jmenovitý tlak (délka zdvihu 100%, rychlost zdvihu 100%) a zvyšují se s poklesem tlaku na výstupu. Poznámka 2: výkon při čerpání čisté vody, okolní teplotě a jmenovitém napětí. Poznámka 3: teplota kapaliny pro typy VC/VH: -10 až 40°C, PC/PH/FC/SH/TC: -10 až 60°C Poznámka 4: max. tlak nelze zaručit za kterýchkoliv podmínek. Max. tlak u typu z PVC činí 1,2 MPa. Pro další potřebné údaje nás neváhejte kontaktovat. | ||||
Materiály použité u jednotlivých dílů čerpadla
| Kód | Hlava čerpadla | Ventil | Sedlo ventilu | Membrána | Těsnění |
| VC | PVC | CE | FKM | PTFE / EPDM | PTFE |
| VH | HC | EPDM |
| VC | dávkovaná kapalina povahou kyselina |
| VH | dávkovaná kapalina povahou zásada |

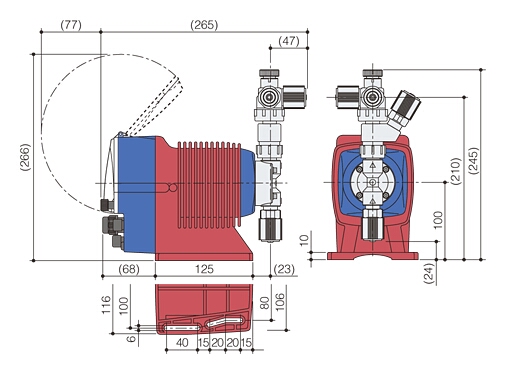

Rozměry čerpadel série EWN-A
Dávkovací čerpadla IWAKI EWN-A, společné parametry
| Parametr | jednotka | hodnota | |
| hmotnost (přibližná) | kg | 3,5 | |
| možnosti montáže čerpadla | na vodorovnou nebo svislou plochu | ||
| teplota okolí za provozu | °C | 0 - 40 | |
| relat. vlhkost okolí za provozu | % | 35 - 90 | |
| stupeň krytí tělesa čerpadla | IP | 65 | |
| el. napájení / odběr | 230V (100-240), 50Hz / 20W, typ Cxx 24 W | ||
| ovládání pohybu membrány | el. magnetem | ||
| změna velikosti zdvihu membrány | % | 10 (40) – 100, ručně stavitelné | |
| řízení výkonu čerpadla / ovládání | ruční změna frekvence v rozsahu 0 – 100% | ||
| další možnosti řízení výkonu čerpadla | pulzní, analogový vstupní signál | ||
| násobička, dělička vstupních pulzů | |||
| další funkce viz návod k použití čerpadla | |||
| práce čerpadla na sucho | minuty | max. 30, hrozí přehřátí čerpadla | |
| jmenovitá frekvence zdvihů membrány | zdv./min. | 0 - 360 | |
| sací výška max. | m | 1,0 | |
| pracovní teplota dávkovaného média | °C | 0 - 60 | |
| max. viskozita dávkovaného média | mPa.s | 50 | |
| připojení snímače hladiny v zásobníku | ano | ||
| vstupní (sací) hadička | 6 x 4, 12 x 9 mm | mat. PVC | |
| výstupní (výtlačná) hadička | 6 x 4, 12 x 9 mm | mat. PE | |
| odvzdušňovací ventil | autamatická odvzdušňovací hlava |
||
| rozsah příslušenství v rámci dodávky | volitelné, objednat samostatně | ||
| dokumentace k výrobku | návod na použití, záruční list | ||
| realizace, montáž, uvedení do provozu, záruční, pozáruční servis | nabízíme zajistit v rámci zákaznické podpory | ||
| doprava | dle volby při objednání nebo dohodou | ||
Dávkovací čerpadlo AQUA HC100 model 01-08, parametry
|
Parametr |
jednotka |
hodnota |
|||
|
rozměry (šířka x hloubka x výška) |
mm |
140 x 137 x 219 |
|||
|
hmotnost (přibližná) |
kg |
3,0 |
|||
|
možnosti montáže čerpadla |
|
na svislou plochu, odnímatelný držák v sadě |
|||
|
stupeň krytí tělesa čerpadla |
IP |
65 |
|||
|
el. napájení / odběr |
|
230V, 50Hz / 20W |
|||
|
ovládání pohybu membrány |
|
el. magnetem |
|||
|
změna velikosti zdvihu membrány |
|
pevný zdvih |
|||
|
řízení výkonu čerpadla / ovládání |
|
ruční změna frekvence ve zvoleném rozsahu |
|||
|
další možnosti řízení výkonu čerpadla |
|
přepínání rozsahů výkonu 0-100%, 0-20% |
|||
|
jmenovitý výkon čerpadla |
|
výkon (l/hod.) |
protitlak (bary) |
ml/zdvih |
|
|
|
|
1 |
8 |
0,16 |
|
|
|
|
4,5 |
4 |
0,63 |
|
|
|
|
7,5 |
1 |
1,00 |
|
|
jmenovitá frekvence zdvihů membrány |
zdv./min. |
105 |
|||
|
jmenovitá dávka |
ml/zdvih |
0,16 |
|||
|
sací výška max. |
m |
1,5 |
|||
|
max. pracovní teplota dávkovaného média |
?C |
30 |
|||
|
připojení snímače hladiny v zásobníku |
|
na přání |
|||
|
vstupní (sací) hadička |
|
6 x 4 mm |
mat. PVC |
||
|
výstupní (výtlačná) hadička |
|
6 x 4 mm |
mat. PE |
||
