Pokud jste v naší aktuální nabídce nenašli vhodný aparát nebo si nejste jisti s jeho výběrem, neváhejte nás kontaktovat emailem nebo telefonicky. Rádi Vám poradíme jak optimálně vyřešit Váš problém.

---

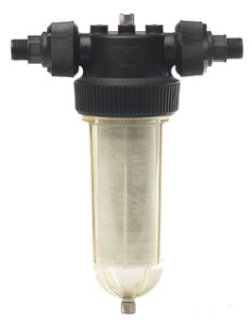

Potrubní filtry (filtry mechanických nečistot) CINTROPUR

Filtry CINTROPUR jsou vyrobeny z kvalitních syntetických materiálů a jsou určeny pro široké spektrum použití v nejrůznějších aplikacích. Instalují se přímo do stávajícího potrubního systému.

Malé mechanické filtry CINTROPUR jsou určené pro domácí použití (typy NW 18, NW 25, případně i typ NW 32). Jsou vhodné zejména tam, kde je požadavek na vysoký průtok vody anebo pro případy, kdy je voda značně  znečištěná.

Průtokem kapaliny přes rozváděcí prstenec v hlavě filtru se voda dostává do rotace a vzniklá odstředivá síla odděluje těžké částice. Ty se hromadí ve spodní části filtračního pouzdra, takže filtrační vložka zachycuje pouze jemné částice dle použité propustnosti. Usazeniny, nahromaděné u dna pouzdra filtru, lze z filtru snadno odstranit díky zabudovanému výpustnému ventilku. Touto separací větších pevných částic se docílí pomalejšího zanášení filtrační vložky a prodloužení její životnosti.

K hlavním přednostem filtrů CINTROPUR patří:

• separace velkých pevných částic před průchodem vody přes filtrační vložku
• konstantní hodnota průtoku
• nízká tlaková ztráta
• možnost vizuální kontroly stavu filtrační vložky (průhledná nádoba filtru)
• robustní konstrukce a spolehlivost v provozu
• levný provoz (filtrační vložkou je tzv. "punčocha", která je levnější než standardní filtrační vložky)
• filtry s indexem  TE obsahují náplň aktivního uhlí



Rozměry filtrů CINTROPUR (mm):

Typ	A	B	C	D	E
NW 18	155	272	247	200	125
NW 25	155	402	377	330	125
NW 32	155	581	556	505	125
NW 500	363	770	710	630	188
NW 650	304	770	710	630	188
NW 800	313	770	710	630	188



Vložky do filtru CINTROPUR

Výměna vložky filtru je celkem bezproblémová a sestává z následujících kroků:

• odstavení, odtlakování patřičné části potrubní trasy
• demontáž pouzdra filtru
• vyjmutí korpusu s navlečenou vložkou
• sejmutí spodního víka korpusu a rozváděcího prstence
• sejmutí vložky filtru (punčochy)
• případné vyčištění korpusu od nánosů, usazenin a nasazení nové vložky
• zpětné nasazení spodního víka korpusu a rozváděcího prstence
• zpětná montáž pouzdra filtru

Po ukončení montážních prací na filtru postupně zaplavíme filtr vodou a provedeme odvzdušnění dané části potrubní trasy.



Výměnné filtrační vložky se dodávají v sadě (balení) po 5 kusech, filtrační vložky jsou dostupné v propustnosti 5, 10, 25, 50 a 100 mikronů.



Potrubní filtry CINTROPUR, konstrukční detaily:

NW 18                                        NW 25                                             NW 32



NW 500                                      NW 650                                         NW 800





Filtry Cintropur – průchod vody filtrem
